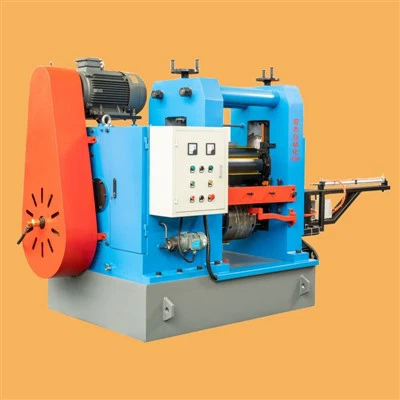

Kruiswigwalsmachine(CWR-machine) is een zeer efficiënte en geavanceerde metaalvormapparatuur, die veel wordt gebruikt bij de productie van assen, conische onderdelen en andere componenten met complexe doorsneden. Het unieke werkingsprincipe is gebaseerd op wigvormige matrijzen die het metaal op een precieze, gecontroleerde manier vervormen tijdens een enkel walsproces, waardoor een hoge nauwkeurigheid en superieure mechanische eigenschappen worden gegarandeerd.
Productparameters
| Technische specificatie | Eenheid | Model | ||||||||
| D46-300 | D46-400 | D46-500 | D46-630 | D46-800 | D46-1000 | D46-1200 | D46-1400 | D46-1600 | ||
| Diameter van staaf Max | mm | 35 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 180 |
| Lengte van het gewalste onderdeel | mm | 260 | 300 | 400 | 500 | 600 | 800 | 950 | 1100 | 1200 |
| Buitendiameter van de matrijs | mm | 320 | 400 | 500 | 630 | 800 | 1000 | 1200 | 1440 | 1650 |
| Diameter van rol | mm | 240 | 320 | 400 | 500 | 640 | 800 | 1000 | 1200 | 1350 |
| Lengte van de rol | mm | 450 | 500 | 500 | 600 | 900 | 1000 | 1200 | 1400 | 1500 |
| Aanpassing van de tussenruimte Centrum van rollen |
mm | ±15 | ±15 | ±25 | ±30 | ±35 | ±50 | ±55 | ±80 | ±80 |
| Hoofdmotorvermogen | kW | 15 | 22 | 30 | 37 | 55 | 110 | 132 | 185 | 250 |
| RPM van de rol | omw/min | 28 | 25 | 22 | 12 | 8.5 | 6 | 4.5 | 4 | 2.5 |
| Aanpassing van de rollen Relatieve positie |
rang | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Werkingsprincipe van de Cross Wedge Rolling Machine
De Cross Wedge Rolling Machine werkt door een cilindrische knuppel plastisch te vervormen terwijl deze tussen twee wigvormige matrijzen beweegt. In tegenstelling tot traditionele smeed- of extrusiemethoden, oefent de Cross Wedge Rolling Machine zijdelingse druk uit op de knuppel, waardoor uniforme vervorming langs meerdere secties ontstaat. De sleutel tot dit proces is de beweging van de wigvormige matrijzen: terwijl de matrijzen ten opzichte van elkaar bewegen, wordt de knuppel samengedrukt en uitgerekt, waardoor de gewenste vorm ontstaat.
Het proces kan worden onderverdeeld in drie hoofdfasen:
Voeding:De cilindrische knuppel wordt in de werkzone van de Cross Wedge Rolling Machine gevoerd, voorbereid op het vormproces.
Vervorming:Terwijl de matrijzen in de Cross Wedge Rolling Machine ten opzichte van elkaar bewegen, ondergaat de knuppel zijdelingse compressie. Het dwarsdoorsnedeoppervlak van de knuppel neemt af terwijl de axiale lengte toeneemt, waardoor nauwkeurige controle over de materiaalstroom mogelijk is en overmatige concentratie van materiaal of defecten wordt voorkomen.
Het vormen van voltooiing:De knuppel krijgt een progressieve vorm terwijl deze langs de wigmatrijzen in de Cross Wedge Rolling Machine beweegt, waardoor het vervormingsproces wordt voltooid en klaar is voor koeling of verdere verwerking.
De Cross Wedge Rolling Machine zorgt voor consistente vervorming, waardoor de productkwaliteit en productie-efficiëntie worden verbeterd. Vergeleken met traditioneel smeden biedt de Cross Wedge Rolling Machine een gelijkmatigere controle over de materiaalstroom, waardoor scheuren en interne defecten aanzienlijk worden verminderd.
Wedge-matrijsontwerp en nauwkeurig vormen in de Cross Wedge-walsmachine
De wigmatrijzen zijn een cruciaal onderdeel van de Cross Wedge Rolling Machine, omdat hun ontwerp rechtstreeks de vorm en precisie van het eindproduct bepaalt. De matrijzen in de Cross Wedge Rolling Machine zijn ontworpen op basis van de doelvorm, materiaaleigenschappen en verwerkingsvereisten.
Hoek en vorm van de matrijzen:De hoek van de wigmatrijzen in de Cross Wedge Rolling Machine bepaalt de laterale reductiesnelheid en uniformiteit van materiaalvervorming. Voor onderdelen met hoge precisie moeten de wigmatrijshoeken in de Cross Wedge Rolling Machine zorgvuldig worden ontworpen om een soepele metaalstroom te garanderen en spanningsconcentratie te voorkomen.
Materiaalkeuze voor de matrijzen:De wigmatrijzen in de Cross Wedge Rolling Machine moeten bestand zijn tegen hoge wrijving en druk. Meestal zijn de matrijzen gemaakt van hoogwaardig gelegeerd staal of harde materialen om duurzaamheid te garanderen en de onderhoudsfrequentie te minimaliseren.
Precisie van de matrijzenproductie:Bij de Cross Wedge Rolling Machine is de precisie van de matrijsproductie van cruciaal belang, vooral voor onderdelen met complexe oppervlakken of variërende doorsneden. Uiterst nauwkeurige matrijzen in de Cross Wedge Rolling Machine zorgen voor nauwkeurigheid op micronniveau, waardoor de kwaliteit van de eindproducten wordt gegarandeerd.
Het ontwerp van wigmatrijzen heeft niet alleen invloed op de efficiëntie van de Cross Wedge Rolling Machine, maar bepaalt ook de nauwkeurigheid en het materiaalgebruik van de afgewerkte onderdelen.
Wedge-matrijsontwerp en nauwkeurig vormen in de Cross Wedge-walsmachine
De prestaties van de Cross Wedge Rolling Machine hebben een directe invloed op de productie-efficiëntie en stabiliteit. Moderne kruiswigwalsmachines zijn uitgerust met een hoge mate van automatisering en nauwkeurige parametercontrole om consistente resultaten in elke walscyclus te garanderen. De belangrijkste prestatieaspecten van de Cross Wedge Rolling Machine zijn onder meer: Automatisering en controlesysteem: Geavanceerde Cross Wedge Rolling Machines zijn uitgerust met CNC-systemen die matrijsbewegingen, druk en snelheid regelen. Hierdoor kan de Cross Wedge Rolling Machine zich snel aanpassen aan verschillende productspecificaties en materiaalvereisten. Stijfheid en stabiliteit: De Cross Wedge Rolling Machine moet enorme vervormingskrachten kunnen weerstaan, dus een hoge stijfheid is essentieel. Een robuust frame en een stabiel krachtoverbrengingssysteem in de Cross Wedge Rolling Machine zorgen voor precisie en betrouwbaarheid, waardoor de uitvaltijd wordt verminderd. Productiesnelheid en efficiëntie: De Cross Wedge Rolling Machine biedt hoge productiesnelheden, vooral in massaproductieomgevingen. Vergeleken met traditioneel smeden of stempelen kan de Cross Wedge Rolling Machine in kortere tijd complexe onderdelen vormen.
Dankzij de uiterst efficiënte werking vergroot de Cross Wedge Rolling Machine de productiecapaciteit aanzienlijk, waardoor de verwerkingstijd en arbeidskosten worden verlaagd.
Verbeteringen van materiaaleigenschappen via de Cross Wedge Rolling Machine
De Cross Wedge Rolling Machine is niet alleen een efficiënt vormproces, maar verbetert ook de mechanische eigenschappen van het materiaal. Tijdens het walsproces wordt de korrelstroom van het metaal uitgelijnd met de as van het werkstuk, waardoor de sterkte en taaiheid van de onderdelen wordt verbeterd.
Controle van de graanstroom:In de Cross Wedge Rolling Machine worden de metaalkorrels opnieuw uitgelijnd langs de axiale richting van het werkstuk, waardoor de weerstand tegen vermoeidheid en de mechanische eigenschappen worden verbeterd. Deze controle van de graanstroom is een belangrijk voordeel van de Cross Wedge Rolling Machine, waardoor het eindproduct sterker en duurzamer wordt.
Gelijkmatige spanningsverdeling:De nauwkeurige controle van de vervorming door de Cross Wedge Rolling Machine vermindert de restspanning in het werkstuk. Onderdelen gevormd door de Cross Wedge Rolling Machine vertonen een hogere weerstand tegen vermoeidheid en een langere levensduur.
Materiaalgebruik:De Cross Wedge Rolling Machine maximaliseert het materiaalgebruik door verspilling te minimaliseren. Het vormingsproces in de Cross Wedge Rolling Machine wordt zeer gecontroleerd, waardoor wordt gegarandeerd dat het materiaal efficiënt wordt gebruikt, waardoor overtollig materiaal en afval wordt verminderd.
Deze voordelen maken de Cross Wedge Rolling Machine ideaal voor het produceren van componenten met hoge sterkte en hoge precisie, vooral in industrieën waar materiaaleigenschappen van cruciaal belang zijn, zoals de lucht- en ruimtevaart- en automobielindustrie.
Technische voordelen en toepassingen van de Cross Wedge Rolling Machine
De Cross Wedge Rolling Machine biedt tal van technische voordelen ten opzichte van andere metaalvormmethoden, waardoor het een essentiële technologie is bij de productie van complexe en uiterst nauwkeurige componenten.
Vormen van complexe onderdelen in één stap: De Cross Wedge Rolling Machine kan onderdelen met complexe vormen en meerdere doorsneden in één enkele walsbewerking vormen. Dit vermindert de noodzaak van meerdere verwerkingsstappen bij traditionele smeedmethoden aanzienlijk, waardoor de efficiëntie wordt verbeterd.
Multi-materiaal veelzijdigheid: De Cross Wedge Rolling Machine kan werken met een breed scala aan metalen, waaronder koolstofstaal, gelegeerd staal en roestvrij staal. Deze veelzijdigheid maakt de Cross Wedge Rolling Machine geschikt voor verschillende industrieën, waaronder de automobiel-, ruimtevaart- en machinebouw.
Hoge precisie en lage kosten: Door de materiaalstroom nauwkeurig te regelen, zorgt de Cross Wedge Rolling Machine voor een hoge nauwkeurigheid van het eindproduct, waardoor er minder secundaire bewerking nodig is. De Cross Wedge Rolling Machine produceert onderdelen met gladde oppervlakken en nauwkeurige afmetingen, waardoor de productiekosten worden verlaagd.
De Cross Wedge Rolling Machine wordt veel gebruikt in de auto-industrie voor de productie van kritische componenten zoals transmissie- en krukassen. Bovendien vindt de Cross Wedge Rolling Machine toepassingen in de spoorweg-, ruimtevaart- en zware machine-industrie, waar hoge precisie en duurzaamheid essentieel zijn.
De Cross Wedge Rolling Machine is een zeer efficiënte, nauwkeurige metaalvormtechnologie die een cruciale rol speelt in de moderne productie. Het unieke wigmatrijsontwerp en de geavanceerde automatiseringssystemen maken de productie van hoogwaardige onderdelen mogelijk met geoptimaliseerd materiaalgebruik en verbeterde mechanische eigenschappen. De Cross Wedge Rolling Machine is een hulpmiddel van onschatbare waarde voor industrieën die componenten met hoge sterkte en hoge precisie vereisen, en biedt aanzienlijke kostenbesparingen en verbeterde productie-efficiëntie. Naarmate de technologie zich blijft ontwikkelen, wordt verwacht dat de Cross Wedge Rolling Machine nog bredere toepassingen zal vinden in verschillende industriële sectoren.
Dienst na verkoop
Installatie en opleiding:Ons team verzorgt de installatie op locatie en praktijkgerichte training voor uw personeel, zodat zij de machine veilig en efficiënt kunnen bedienen.
Regelmatig onderhoud:Wij bieden geplande onderhoudsdiensten aan om ervoor te zorgen dat uw rolsmeedmachine optimaal blijft presteren. Dit omvat inspecties, smering en aanpassingen om slijtage te voorkomen.
Technische ondersteuning:Onze deskundige technici zijn 24 uur per dag beschikbaar om u te helpen bij eventuele problemen of vragen, zodat de downtime minimaal is.
Levering van reserveonderdelen:We beschikken over een voorraad originele reserveonderdelen en kunnen alle benodigde onderdelen snel verzenden om vertragingen in de productie tot een minimum te beperken.
Garantie en reparatie:Op al onze machines zit een uitgebreide garantie. In het geval van een storing bieden wij snelle reparatiediensten aan, ter plaatse of in onze fabriek, om uw machine weer operationeel te krijgen.
Over ons
Zibo Hongjie Forging Industry Equipment Co., Ltd. is een toonaangevende fabrikant van geavanceerde smeedapparatuur voor industrieën over de hele wereld. Wij zijn gespecialiseerd in het ontwerp, de productie en de verkoop van kruiswigwalsmachines, rolsmeedmachines en andere ondersteunende apparatuur. 30 jaar technische expertise stelt ons in staat de sleutel tot een succesvolle smeedindustrie te begrijpen, een reeks smeedmachines en een uitgebreide oplossing op maat te bieden om uw smeedproces te stroomlijnen en naadloos te integreren met uw bestaande workflows. Onze producten worden op grote schaal toegepast door een reeks industrieën, waaronder auto-onderdelen, bouwmachines, elektrische fittingen, tuigage en meer. Betrouwbare technologie en geverifieerde kwaliteit, die allemaal een duurzame weg hebben geëffend voor onze samenwerking met veel bekende ondernemingen over de hele wereld.
Veelgestelde vragen
Wat is de hoofdactiviteit van uw bedrijf?
Wij zijn een professionele fabrikant van smeed- en persapparatuur, met een sterke technische sterkte en rijke productie-ervaring, en onze producten worden over de hele wereld geëxporteerd. We streven ernaar onze klanten hoogwaardige en kosteneffectieve smeed- en persapparatuur te bieden om aan hun verschillende behoeften te voldoen.
Wat zijn de voordelen van uw smeedmachines?
Wij zijn een pioniersonderneming in de Chinese rolsmeedmachine-industrie. In de afgelopen 30 jaar hebben we duizenden machines aan de wereld geleverd en hebben we een rijke ervaring. Onze smeedapparatuur heeft de volgende voordelen
Hoe is uw pre-sales service?
We bieden gratis advies, apparatuurselectie, offertes en andere diensten om klanten te helpen de producten te begrijpen en de juiste apparatuur te kiezen.
Hoe is uw after-sales service?
Wij bieden de inbedrijfstelling, het onderhoud, de technische training en andere diensten van apparatuur om de werking van de apparatuur op de lange termijn te garanderen.
Wij doen er alles aan om betrouwbare, efficiënte ondersteuning te bieden om uwKruiswigwalsmachinesoepel en efficiënt verloopt.
Populaire tags: Cross Wedge Rolling Machine, China Cross Wedge Rolling Machine-fabrikanten, leveranciers, fabriek
